北京機加工廠使用輪廓測量儀測量軸承套圈溝位置的方法：

一、旋轉法

此方法不需要用鋼球和滾子作為測量附件。測量時，按圖3所示，先被測套圈傾斜β度角，由輪廓儀測量出套圈溝道及端面母線的輪廓。借助測量分析軟件，將測量出的輪廓線旋轉到垂直0狀態，得到鋼球的圓心o10與溝道的圓心o2在x方向坐標x1、x2。

二、全溝套圈法

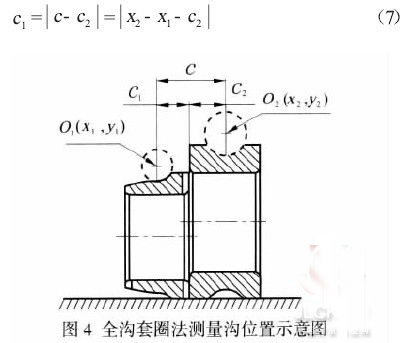

此方法是用一個已知溝位置為c2的全溝0套圈作為附件，得出待套圈的溝位置。按照圖4所示，將套圈安裝好。由輪廓儀測量出兩個套圈的溝道輪廓，借助測量分析軟件，得到兩套圈溝道曲率中心在x軸方向坐標x1、x2，。

三、滾子法

以角接觸球軸承雙半內圈滾道為例，因其滾道為半溝形狀，且溝曲率圓心在套圈小端端面外側。按常規方法測量溝位置較困難。然而，用輪廓儀就可以很好地解決這個問題。

先將已知半徑為 r滾子的和被測套圈按圖1所示位置安裝固定，由輪廓儀測量出滾子外徑的輪廓及套圈溝道的輪廓，利用輪廓儀坐標分析，得到滾子圓心o1與滾道曲率圓心o2在x方向坐標x1、x2

四、鋼球法

當被測量的套圈的0尺寸相對較小時，其端面尺寸相應也較小，滾子難于固定到端面上。這種情況下，采用半徑為 r鋼球的鋼球作為0測量附件，再加上0一塊尺寸為h0的量塊，增加滾子與0端面的接觸面積。將被測套圈、鋼球和量塊安裝在一起。
