北京機械加工CNC編程G代碼介紹

北京機械加工CNC編程G代碼介紹:

一、格式

圓弧所在的平面用G17, G18 和G19命令來指定。但是,只要已經在先前的程序塊里定義了這些命令,也能夠省略。圓弧的回轉方向像下圖表示那樣,由 G02/G03來指定。在圓弧回轉方向指定后,指派切削終點坐標。 G90 是指定在絕對坐標方式下使用此命令;而 G91 是在指定在增量坐標方式下使用此命令。另外,如果G90/G91已經在先前程序塊里給出過,可以省略。圓弧的終點用包含在命令施加的平面里的兩個軸的坐標值指定 ( 例如,在 XY平面里,G17用 X, Y 坐標值 ) 。 終點坐標能夠像 G00 和 G01 命令一樣地設置。圓弧中心的位置或者其半徑應當在設定圓弧終點之后設置。圓弧中心設置為從圓弧起點的相對距離,并且對應于 X,Y 和Z 軸表示為 I, J 和 K。圓弧起點坐標值減去圓弧中心對應的坐標值得到的結果對應分配給 I、J、K。

二、功能及目的

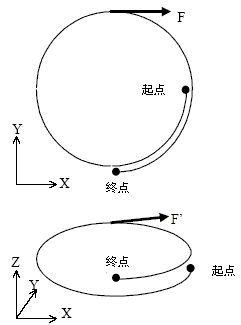

依據G02/G03之圓弧補間指令以及平面選擇G指令(G17,G18,G19),在選擇平面內,可以一邊做圓弧補間,一邊做第3軸的直線補間。一般而言,螺旋補間的速度被指定為包含第3軸補間成分的切線速度F,如圖中的上圖所示 無論如何,當圓弧平面成分的速度指定時,其被指定在圓弧平面切線速度F,就如圖中的上圖所示。NC會自動計算螺旋補間的切線速度F,所以在圓弧平面上的切線速度就是F。
